Choisir sa connectique DVI
La connectique DVI (Digital Visual Interface) est un type de connexion vidéo qui a été largement utilisé avant l'avènement des connexions HDMI et DisplayPort. On vous dit l'essentiel sur cette connectique.
C'est quoi le DVI ?
Le DVI (Digital Visual Interface) permet de transmettre un signal vidéo numérique ou analogique de haute qualité sans compression. Cela se traduit par des images plus nettes et plus détaillées, surtout à haute résolution, par rapport à des connectiques analogiques comme le VGA.
Il supporte des résolutions élevées jusqu’à 2560x1600 pixels, ce qui est particulièrement utile pour les écrans larges, configurations multi-moniteurs, ou les usages nécessitant une grande précision d’affichage comme la conception graphique ou le montage vidéo

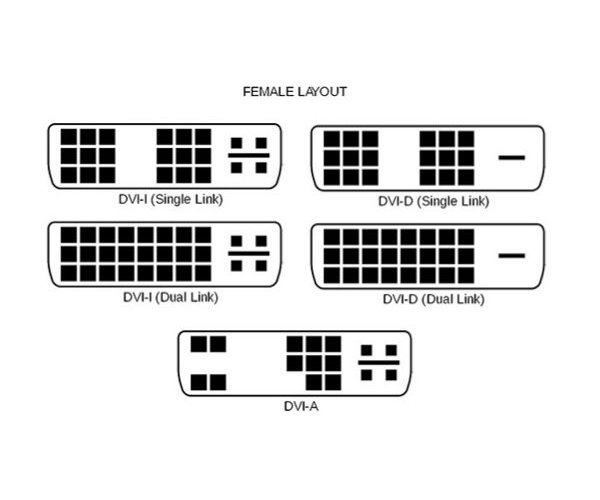

Le DVI peut transporter à la fois des signaux numériques et analogiques selon le type de connecteur (DVI-D, DVI-A, DVI-I), ce qui le rend compatible avec des équipements anciens (VGA) et modernes (HDMI).
Le DVI-A (Analog)
Le DVI-A ne transmet qu’un signal analogique, équivalent au VGA. Il est rare et souvent utilisé pour connecter un appareil DVI à un ancien écran CRT (tube) via adaptateur. Ce format est obsolète pour la majorité des utilisateurs, mais reste utile dans certains contextes industriels ou pour de très anciens moniteurs.
- Signal transmis : uniquement analogique (idem que VGA)
- Nombre de broches : 17 broches (12+2)
- Résolution max : environ 1600x1200 (UXGA)
Le DVI-D (Digital)
C’est la version la plus répandue aujourd’hui. Le DVI-D transmet uniquement un signal numérique, parfait pour les écrans LCD, les cartes graphiques ou les moniteurs récents (hors 4K). Il garantit une image nette sans conversion analogique. À privilégier si tous vos équipements sont numériques.
- Signal transmis : uniquement numérique
- Nombre de broches :
- 19 broches (18+1 ) pour DVI-D Single Link
- 25 broches (24+1) pour DVI-D Dual Link
- Résolution max :
- 1920x1200 @ 60 Hz pour Single Link
- 2560x1600 @ 60 Hz pour Dual-Link

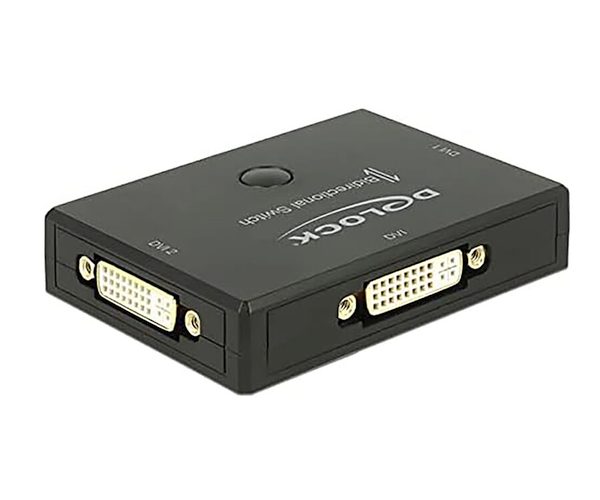

Le DVI-I (Integrated)
Le plus polyvalent des trois, le DVI-I combine les signaux numérique et analogique. Il peut donc s’adapter à des périphériques DVI-D ou DVI-A. Adapté si vous devez jongler entre des écrans de générations différentes. Attention toutefois : il faut utiliser un câble ou adaptateur compatible avec le signal voulu (numérique ou analogique), car les broches sont différentes.
- Signal transmis : numérique et analogique (non simultanés)
- Nombre de broches :
- 23 broches (18+5) pour Single Link
- 29 broches (24+5) pour Dual Link
- Résolution max :
- 1920x1200 @ 60 Hz pour Single Link
- 2560x1600 @ 60 Hz pour Dual-Link
Les usages types du DVI
Le DVI est utilisé dans les cas suivants :
- Dans les stations d'accueil pour connecter plusieurs écrans, en particulier dans les environnements professionnels
- Pour des PC fixes anciens ou industriels
- Pour des moniteurs dédiés aux systèmes de vidéosurveillance
- Les projecteurs vidéo à usage éducatif et pro sont dotés d'entrée DVI
- Le DVI a longtemps été la référence pour les stations de travail graphiques, les professionnels de la conception s'orientent aujourd'hui vers le HDMI.
Faut-il encore choisir le DVI ? Le match avantages/inconvénients
| Avantages du DVI | Inconvénients du DVI |
|---|---|
| Transfert numérique direct (DVI-D) Bonne qualité jusqu'en QHD Compatible avec adaptateurs VGA / HDMI Fréquence stable à 60 Hz en usage pro |
Pas de signal audio : uniquement vidéo Ne gère pas la 4K, le HDR et les hautes fréquences Connectique encombrante par rapport au HDMI/DP Obsolète sur les appareils modernes Aucun support pour FreeSync / G-Sync |
