À qui est destiné ce guide dédié aux NAS ?

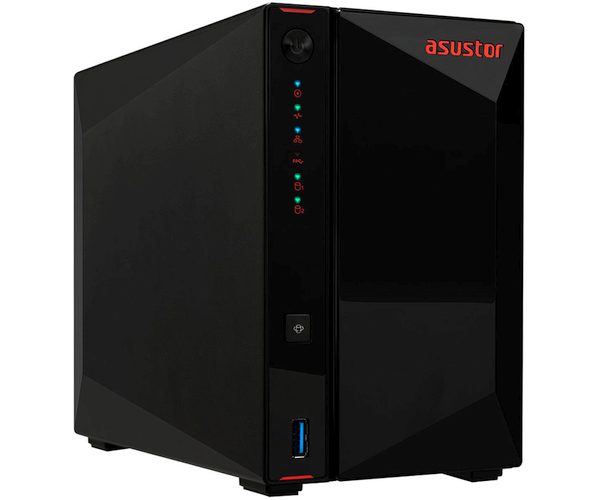

Ce guide d’achat a pour objectif de vous aider dans le choix d’un serveur NAS Synology, Netgear, QNAP etc. Partage de fichiers entre ordinateur et pc portable, serveur de vidéos ou sauvegarde de vos données, découvrez notre guide pour choisir le meilleur NAS adapté à vos besoins.

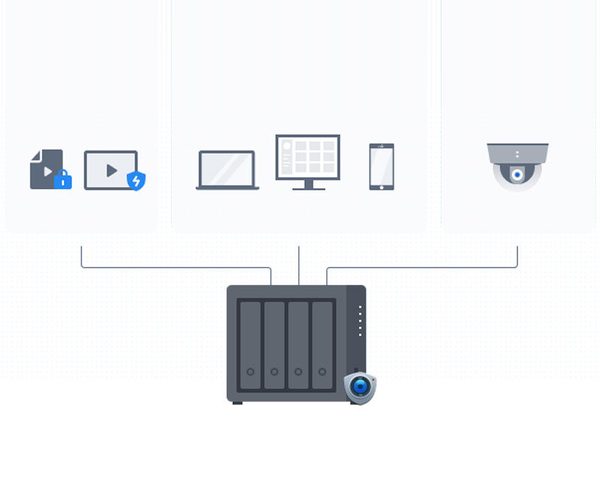

2 | Exemple de réseau domestique utilisant un NAS

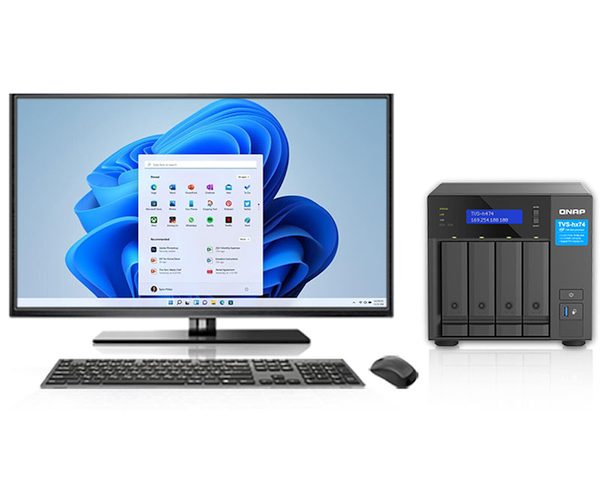

Certains NAS peuvent être reliés à un ordinateur (PC ou Mac) via un câble USB. Mais connecté de la sorte, le NAS se comporte comme un simple disque dur externe USB et vous n’aurez pas accès à ses différentes fonctionnalités (serveur multimédia, sauvegarde, centralisation et partages de fichiers). Sans réseau familial (ou réseau domestique), il n’y a pas de NAS rentable.

a - Exemple de réseau familial

Illustration du câblage d’un NAS connecté au réseau domestique. Ce schéma illustre le câblage d’un NAS connecté au réseau domestique

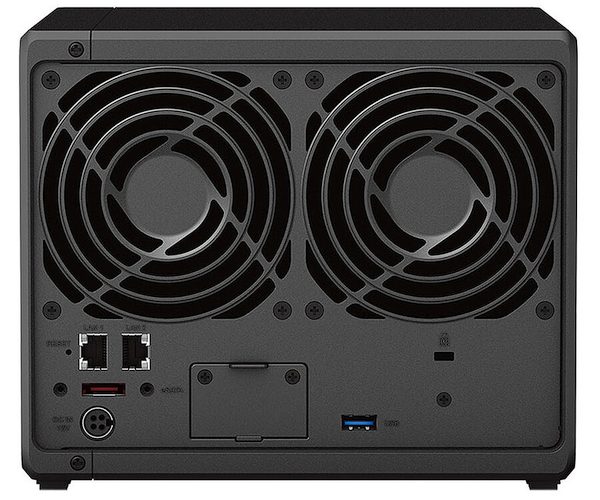

Le câble orange représente l’arrivée de l’ADSL, le câble rouge une liaison entre deux boîtiers CPL, les fils verts des câbles Ethernet à 100 Mbits/s et les traits bleus des câbles Ethernet Gigabit (1000 Mbits/s). Le connecteur Ethernet d’un NAS est en Gigabit (1). Pour profiter pleinement de ce disque dur réseau, il est préférable que les ordinateurs et périphériques l’utilisant le plus intensément, soient équipés eux aussi d’un contrôleur Ethernet Gigabit. Pour respecter la norme Gigabit (environ 70 Mo/s), les câbles Ethernet doivent être en catégorie 5E ou 6.

Ainsi, l’ordinateur Home Cinema du salon (2) et le lecteur multimédia de la chambre (3) pourront lire simultanément deux films HD sans aucune saccade de l’image. Idéalement, il faudrait bien sûr que l’ensemble des composants du réseau soit relié en Gigabit mais cela reste difficilement réalisable dans une grande maison où le passage des câbles nécessitera de gros travaux. Dans cet exemple, les autres ordinateurs et périphériques les plus éloignés accèdent au NAS via des boîtiers CPL ou sans fil wifi avec un débit moindre mais largement suffisant pour la plupart des applications (films Divx non HD, musiques, photos, etc…).

b - Hub/Switch obligatoire ?

Interface de configuration de la Livebox d’Orange Ce schéma illustre l’interface de configuration de la Livebox d’Orange

Admettons, toujours d’après notre exemple, que vous souhaitiez monter une partie du réseau en Gigabit. Vous devrez impérativement y ajouter un switch ou un routeur supportant cette norme (4). Rappelons qu’un Switch ou un routeur est un boitier doté de plusieurs prises Ethernet servant à relier des ordinateurs (ou périphériques réseau) entre eux. Chez vous, c’est normalement la box Internet ADSL qui fait office de routeur et donc de serveur DHCP. Chaque appareil relié au réseau va demander au serveur DHCP une adresse IP unique sur le réseau, et ce indépendamment de la manière dont il est relié à la box (wifi, câble réseau, CPL). Cependant, les box Internet actuelles ne sont pas Gigabit mais limitées à 100 Mbits.

Comme le montre notre montage, nous allons donc relier les ordinateurs et le NAS sur le Switch Gigabit (4) qui lui-même sera relié à la box. Le débit théorique sera donc de 1000 Mbits/s entre 1,2 et 3 (traits bleus) et en 100 Mbits entre tous les autres équipements.

Le serveur DHCP de la Livebox attribue une adresse IP à chaque appareil relié en réseau. Il suffit de cliquer sur l’icône d’un périphérique pour connaitre son adresse IP et son mode de connexion (câble ou wifi), ou lui attribuer une adresse IP manuellement.

Les switchs - le top ventes :

Netgear GS108 v3 GS108 v3 29,99 €
Netgear GS605 v3 GS605 v3 25,49 €
Netgear GS108E GS108E 39,85 €
Netgear GS105E v2 GS105E v2 28,90 €

c - Accès au NAS

Interface de configuration d’un NAS du fabriquant QNAP Cette copie d'écran illustre l'interface de configuration d’un NAS du fabriquant QNAP

Une fois que le réseau est créé, vous aurez besoin d’accéder à la configuration de votre NAS. Le serveur NAS est un mini-ordinateur autonome sans moyen d’accès apparent.

L’accès au NAS se fait à distance. En réalité, comme tout périphérique relié au réseau, le routeur lui attribuera une adresse IP (ex : 192.168.1.22) qui vous servira à accéder à son interface de configuration via un navigateur internet. Comme vous ne connaissez pas à priori cette adresse IP, chaque NAS est fourni avec un logiciel à installer sur un ordinateur qui va détecter cette adresse. Il suffit de taper cette adresse dans le navigateur pour accéder à l’interface.
