Choisir sa connectique VGA
La connectique VGA traîne encore sa carcasse sur de nombreux écrans, vidéoprojecteurs ou ordinateurs d'entreprise. Roi incontesté de la vidéo pendant des décennies, aujourd'hui, il ne subsiste que dans des scénarios très spécifiques. Pourquoi, à l'heure du HDMI 2.1, du DisplayPort 2.1 et de l'USB-C, retrouve-t-on encore cette fameuse prise bleue à 15 broches ? Faisons le tour de la connectique VGA, entre nostalgie technologique et dernières utilités.

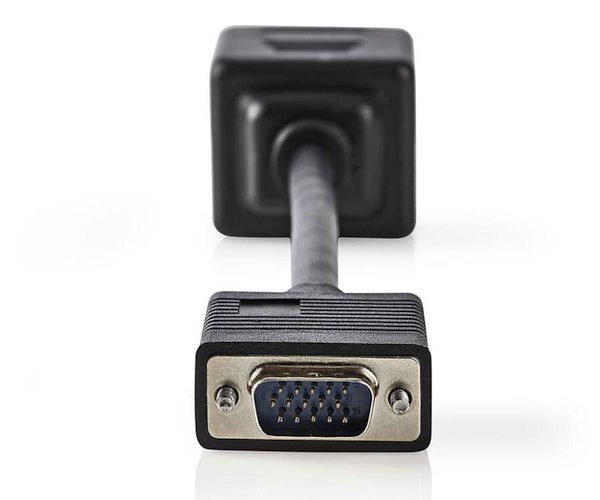

C'est quoi le VGA ?
Le VGA (Video Graphics Array) a été introduit en 1987 par IBM. Il a révolutionné l'affichage informatique en permettant délivrant de hautes résolutions pour l'époque. Ce standard analogique est longtemps resté la norme incontournable des PC, écrans cathodiques (CRT) et premiers vidéoprojecteurs. Voici les principales caractéristiques techniques :
- Signal : Analogique RGB + synchronisation horizontale et verticale
- Connecteur : DE-15, 15 broches sur 3 rangées
- Broches principales : signaux RGB, synchronisations
- Broches 12 et 15 : communication I²C (DDC) pour identification automatique de l'écran
- Résolution maximale théorique : jusqu'à 2048x1536 à 85 Hz sur câble court et de qualité
- Longueur de câble recommandée : 5 à 10 mètres maximum pour éviter la dégradation du signal (flou, bruit, moiré)
VGA vs HDMI / Displayport / DVI
Comparé aux connectiques numériques comme HDMI, DisplayPort ou DVI, le VGA fait figure de dinosaure.
- VGA : transmet uniquement la vidéo, aucun signal audio ni données annexes. Vulnérable aux interférences, à la qualité du câble et à la longueur
- HDMI/DisplayPort : transmettent vidéo numérique, audio, HDR, données, et supportent des résolutions allant jusqu'à 8K (HDMI 2.1) ou 16K (DisplayPort 2.1).
- DVI : existe en version numérique (DVI-D), analogique (DVI-A) ou mixte (DVI-I). Le DVI-I peut accepter le VGA via un simple adaptateur, car ils transportent les 2 types de signaux.
- Qualité d'image : Le VGA souffre de pertes de netteté, surtout sur les écrans modernes nécessitant une double conversion : le signal VGA doit être reconverti en numérique, ce qui dégrade la qualité et ajoute de la latence..
Le VGA : quelle utilité aujourd'hui ?
Son principal atout reste sa compatibilité avec un immense parc ancien de matériels professionnels, éducatifs et industriels.
- Vidéoprojecteurs de salles de réunion, équipements médicaux, systèmes industriels, certains ordinateurs embarqués : tous n'acceptent encore que du VGA
- Choix économique : pour les environnements où la qualité d'image n'est pas critique
- Rétro-gaming : pour connecter de vieilles consoles Nintendo / Sega ou ou un vieux PC à tubes cathodiques, pour un rendu pixel perfect d'époque
- Robustesse : connecteur simple, solide, peu sensible aux bugs logiciels ou aux mises à jour de firmware
Les résolutions VGA
En plus de la connectique, le VGA désigne des résolutions d'affichage.
| Signification | Format Standard (4/3 ou 5/4) | Format Wide (16/9 ou 16/10) |
|---|---|---|
| Basique | VGA - 640×480 | WVGA - 800×480 |
| Super | SVGA - 800×600 | WSVGA - 1024×576 |
| eXtended | XGA - 1024×768 | WXGA - 1280×720 / 1280×800 |
| Super eXtended | SXGA - 1280×1024 | WSXGA - 1600×1024 / WSXGA+ - 1680×1050 |
| Ultra eXtended | UXGA - 1600×1200 | WUXGA - 1920×1200 |
| Quad | QXGA - 2048×1536 | WQXGA - 2560×1600 |
