Tout savoir sur la prise Jack
Impossible de passer à côté de la prise Jack : casques, instruments de musique, smartphones (du moins avant), systèmes audio... Le Jack reste l'un des standards les plus polyvalents de l'audio analogique. Derrière sa petite taille se cache pourtant une diversité de formats Jack et de fonctions qu'il faut connaître pour éviter les mauvaises surprises.
Les différents formats Jack : une question de taille
On distingue 3 formats de prises Jack :
- Jack 6,35 mm (1/4 pouce) : historiquement utilisé dans le domaine professionnel, en studio et pour les instruments (guitares, amplis, tables de mixage).
- Jack 3,5 mm (1/8 pouce) : le plus répandu chez les particuliers, utilisé sur les casques, smartphones, ordinateurs et lecteurs audio.
- Jack 2,5 mm : devenu rare, on le trouve encore parfois sur certains équipements de communication ou accessoires spécifiques.

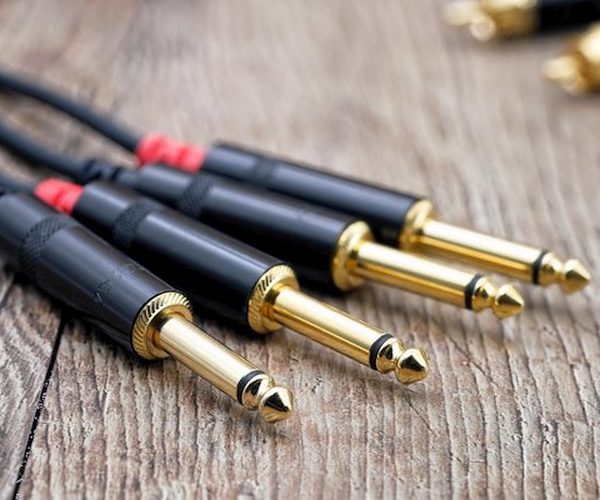

Les types de signaux : TRS, TRRS, mono ou stéréo ?
Chaque Jack se distingue aussi par son nombre de contacts, visibles sous forme d'anneaux isolants :
- TS (Tip-Sleeve) : 2 contacts = mono (un canal audio)
- TRS (Tip-Ring-Sleeve) : 3 contacts = stéréo (gauche/droite) ou mono symétrique
- TRRS (Tip-Ring-Ring-Sleeve) : 4 contacts = stéréo + micro (notamment sur les casques avec micro intégré pour smartphones)
La confusion entre ces formats peut entraîner des pertes de son (micro non fonctionnel, inversion de phase, absence de canal audio...).

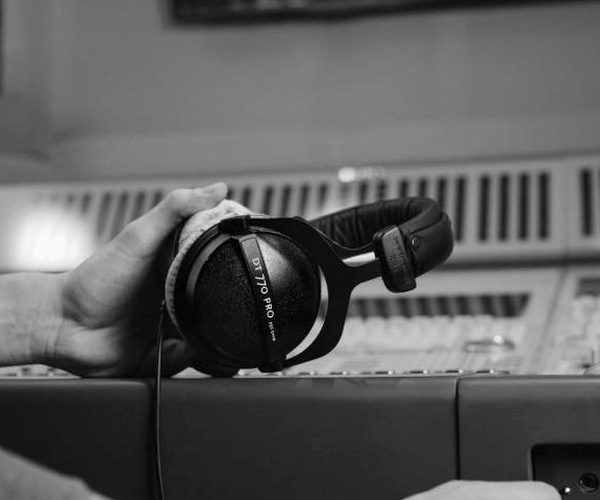

Les usages types du Jack
Avant d’acheter un câble ou un adaptateur Jack, il convient de vérifier le type de matériel en face :
- Casques audio et écouteurs : Jack 3,5 mm TRS ou TRRS
- Instruments de musique : Jack 6,35 mm TS ou TRS
- Enceintes et consoles de mixage : Jack 6,35 mm symétrique TRS
- Smartphones et ordinateurs portables : Jack 3,5 mm TRRS
- Communication radio / intercoms : Jack 2,5 mm
Un simple adaptateur mal choisi peut suffire à tout désynchroniser dans votre signal audio. Mieux vaut comprendre avant de brancher.
Prise Jack : le match Avantages/Inconvénients
| Avantages | Limites |
|---|---|
| Standard universel, largement compatible | Sensible aux interférences sur longues distances |
| Résistant mécaniquement | Pas de gestion du numérique ni de l’alimentation |
| Faible latence (analogique) | Les faux contacts peuvent générer des bruits parasites |
| Formats simples et économiques |
